Промываемые фильтры тонкой очистки воды (серия miniplus) обеспечивают подачу отфильтрованной воды, препятствуя проникновению в магистрали инородных тел, в частности, частиц ржавчины, волокон пеньки, песчинок и т.п. Эти частицы скапливаются на сетке фильтра и дне чаши, и могут быть легко удалены при включении режима проточной промывки. В процессе промывки поток воды захватывает мусор и удаляется либо в подставленную емкость, либо в канализацию (требуется врезка). Режим промывки выключается простым поворотом ручки шарового клапана.
- Чаша фильтра для холодной воды выполнена из прозрачного ударопрочного материала, для горячей воды - из латуни
- Небольшие размеры фильтров этой серии позволяют устанавливать их в ограниченном пространстве
- Техническое обслуживание проводится без демонтажа из трубопровода
- Легкая замена чаши и фильтрующего элемента
- Монтажное положение – устанавливается на горизонтальном трубопроводе чашей вниз
- Рабочая среда – вода
ОСОБЕННОСТЬЮ фильтров FF06 является наличие не только внешней резьбы на присоединительных штуцерах, но и внутренняя резьба на корпусе фильтра.
КОНСТРУКЦИЯ: фильтр FF06 состоит из:
- корпуса с внутренней и внешней резьбой
- резьбовых штуцеров
- сетчатого фильтра тонкой очистки
- колбы
- шарового клапана
МАТЕРИАЛЫ:
- корпус из штампованной латуни, устойчивой к вымыванию цинка
- штуцеры с наружной резьбой из латуни
- фильтрующий сетчатый элемент тонкой очистки из нержавеющей стали
- чаша фильтра из ударопрочного прозрачного синтетического материала (для холодной воды) или штампованной латуни, устойчивой к вымыванию цинка (для горячей воды)
МАРКИРОВКА МОДИФИКАЦИЙ:
FF06 – XXX AA – с прозрачной колбой
FF06 – XXX AAM – с колбой из латуни
где XXX – присоединительные размеры штуцеров
Присоединительный размер R
1"
Приблизительный вес (кг)
1,3
Размеры (мм)
L
179
I
100
h
180
Расход при Δp=0,2 бар (м3/час)
4,0
ПРИНЦИП ДЕЙСТВИЯ: В режиме фильтрации вода проходит через сетчатый фильтрующий элемент в направлении снаружи внутрь и в очищенном виде поступает на выход фильтра. Для включения режима промывки нужно открыть шаровой клапан. При этом поток воды под полным входным давлением смывает с поверхности сетки застрявшие частицы и, захватывая мусор на дне колбы, удаляется за пределы фильтра. В процессе промывки возможна подача очищенной воды к потребителю с несколько пониженным давлением, но это несколько снижает эффективность очистки. Режим промывки выключается простым поворотом ручки шарового клапана.

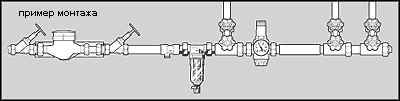

ИНСТРУКЦИЯ ПО МОНТАЖУ:
- Можно монтировать как на металлические, так и на пластиковые трубы.
- Устройство устанавливается на горизонтальном участке трубопровода чашей вниз. Это положение обеспечивает максимальную эффективность фильтрации.
- Устанавливается за водосчетчиком после запорных клапанов в соответствии с требованиями DIN 1988, часть2. Это позволит обслуживать устройство без демонтажа из трубопровода.
- Обеспечьте свободный доступ к фильтру для возможности отслеживания степени загрязнения через прозрачную чашу и проведения технического обслуживания.
ТИПИЧНЫЕ СПОСОБЫ ПРИМЕНЕНИЯ:
Фильтры тонкой очистки FF06 предназначены для использования в любых бытовых целях. Эти фильтры также могут быть использованы для промышленных и коммерческих целей в пределах их технических условий. Фильтры FF06 устанавливают при наличии в системе оборудования, чувствительного к загрязнениям а также:
- в случаях, если пространство для монтажа ограничено, особенно при малом расстоянии до стены
- в случаях, когда не требуются редукционные клапаны (максимальное статическое давление 5,0 бар в соответствии с DIN 4109)
- в случаях, когда редукционный клапан уже смонтирован, но не может быть модифицирован посредством фильтра.
Присоединит. размеры
1"
Макс. давление, бар
16
Макс. температура, C
40
Размер ячейки сетки, мкм
100
Мин. давление, бар
1,5
Цена
3564 руб.
